CLAIM – научно-образовательный кластер

WEB-сервис для визуализации

ассоциативных и семантических сетей

Описание сервиса

Веб-сервис представляет собой универсальный инструмент для визуального отображения сети любой сложности. Интерфейс представлен на рисунке 1.

рис. 1

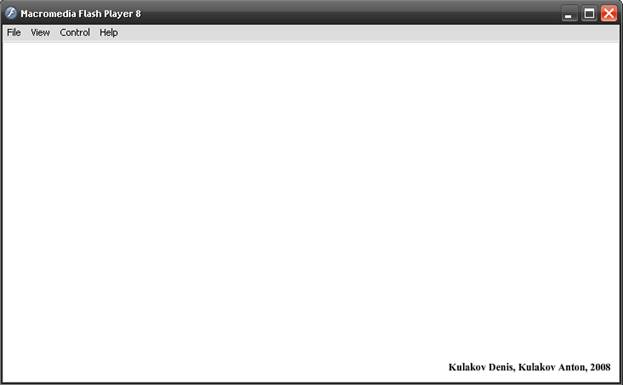

Рис. 1 Интерфейс веб-сервиса

Вся сеть представляется в виде графа с направленными связями вида A->B. Чтобы ввести названия элементов необходимо, открыв swf-файл в браузере, ввести в строку адреса требуемые параметры. После ввода необходимо нажать кнопку Enter . Параметры следует вводить следующим образом:

Путь к файлу/GraphGear.swf?param=элемент1->элемент2 элемент3->элемент4 ...

Например, опишем сеть, представляющую собой составные часть автомобиля. Для этого откроем файл GraphGear.swf в браузере. Затем введем параметры, как показано на рисунке 2.

рис. 2

Рис. 2

После нажатия Enter, при условии что мы все ввели правильно, на экране появится наша сеть, представленная на рисунке 3.

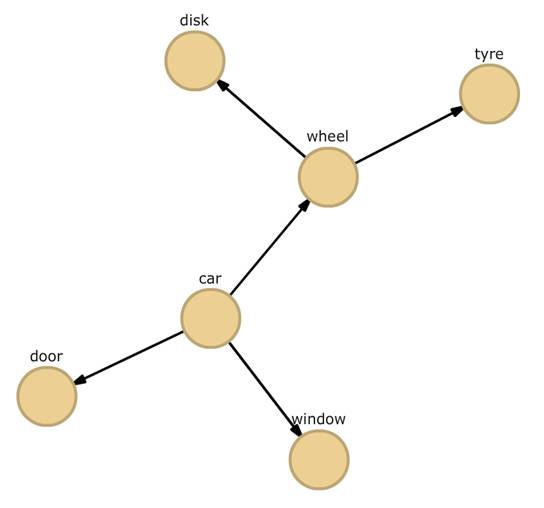

Рис. 3

Необходимо добавить, что к сети можно динамически добавлять вершины. Для этого просто вводим дополнительные данные в строку ввода адреса и нажимаем кнопку Enter. Сервис автоматически перерисует сеть с учетом изменений.
