Состав функциональных систем ПСЦ
Особенности интегрированной системы связи ПСЦ
Система жизнеобеспечения и электроснабжения
Система видеонаблюдения и акустического контроля

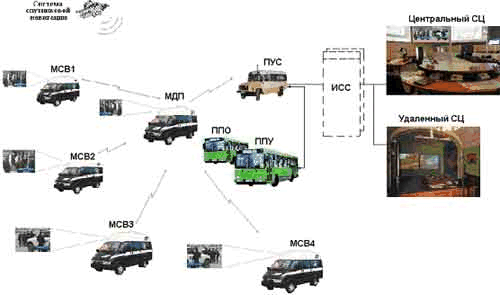

Вариант реализации ПСЦ и его взаимодействия с СЦ:
Принятые сокращения:
Функциональный состав ПСЦ аналогичен стационарному СЦ, дополнительно в ПСЦ входят:
Подсистема видеоприема для ПСЦ получает значительное развитие и преобразуется в систему видеонаблюдения и акустического контроля. Интегрированная система связи также имеет ряд существенных особенностей.
Для обеспечения высокой мобильности ПСЦ привязка к интегрированной системе связи осуществляется с использованием, в основном, беспроводных технологий:
Вследствие того, что элементы ПСЦ могут быть распределены на значительной территории, а также для повышения оперативности применяется внутренняя телефонная связь и речевой радиообмен.
Система навигации обеспечивает определение навигационных параметров (текущее время, координаты места положения, курс и скорость движения) мобильных объектов ПСЦ (ППУ, ПУС, МПД, МСВ), передачу, прием и отображение значений навигационных параметров с применением ГИС.
Система жизнеобеспечения состоит из системы отопления, кондиционирования воздуха и системы гарантированного электроснабжения. Система электроснабжения ПСЦ обеспечивает работу от стационарной электросети или от автономных дизель-генераторов.
В рамках системы жизнеобеспечения решается вопрос сохранения работоспособности оборудования ПСЦ в условиях тяжелых климатических режимов и высоких динамических нагрузок. В частности, АРМ выполнены, в зависимости от выполняемой задачи, на базе носимых ПК либо рабочих станций в защищенном исполнении. Оборудование ПСЦ имеет резервированную архитектуру и размещено в защищенных контейнерах с амортизацией и кондиционированием.
Система видеонаблюдения и акустического контроля (СВН) включаетмобильные станции видеонаблюдения, мобильный диспетчерский пункт, командный пункт системы видеонаблюдения, размещенный в ППУ.
СВН оснащена видеокамерами и микрофонами большого и ближнего радиуса действия и оборудованием связи и обеспечивает высокую оперативность по изменению сектора видеосъемки, а также возможности записи видеоматериала. СВН обеспечивает передачу аудио-видеоматериалов в ПСЦ.
