Диспетчерские и центры управления

системы отображения информации и экраны коллективного пользования

Содержание

Сферы применения

Типовой состав оборудования системы отображения коллективного пользования

Требования, предъявляемые к оборудованию систем отображения

Проекционные решения

Системы отображения информации являются неотъемлемой составляющей большинства центров управления, диспетчерских пунктов (control rooms) и ситуационных центров, т.к. эти центры предназначены для выполнения функций мониторинга большого количества информации, контроля и управления различными технологическими и иными процессами. Интеграция системы отображения информации с системой видеоконференц-связи позволяет оперативно устанавливать контакт с региональными центрами управления и совместно принимать решения, особенно в критических ситуациях.

Сферы применения

• телекоммуникационная отрасль,
• сетевые операционные центры передачи данных,
• центры оперативного управления военными и стратегическими объектами,
• коммунальные предприятия,
• транспортные системы (железные дороги, городское движение, авиация, судоходство)
• центры контроля и управления технологическими процессами и процессами производства (нефтяная, энергетическая, химическая и др. промышленности)

Типовой состав оборудования системы отображения коллективного пользования

• средство отображения информации—экран или видеостена
• контроллер
• программное обеспечение (ПО)

Стремление контролировать все большее количество параметров в сложных и распределенных системах выдвигает повышенные требования к современным средствам отображения и представления непрерывно поступающей информации больших объемов, предназначенной для коллективного просмотра и анализа.

Требования, предъявляемые к оборудованию систем отображения:

• высокая надежность при условии работы 24/7 (круглосуточно, 7 дней в неделю);
• одновременное отображение «живого» видео, графических и цифровых данных;
• одновременный показ информации, поступающей от различных источников;
• однородность и визуальная целостность изображения;
• высокое разрешение проецируемой информации для создания полноценной картины вплоть до мельчайших деталей и различимости отдельных объектов, как статических, так и динамических данных;
• высокое качество изображения в условиях яркой внешней освещенности в помещении;
• комфорт восприятия изображения для диспетчеров;
• неприхотливость, удобство и простота обслуживания системы.

Проекционные решения:

• видеокубы
• специальные просветные экраны
• плазменные панели
• LCD-панели
• светодиодные дисплеи (LED)

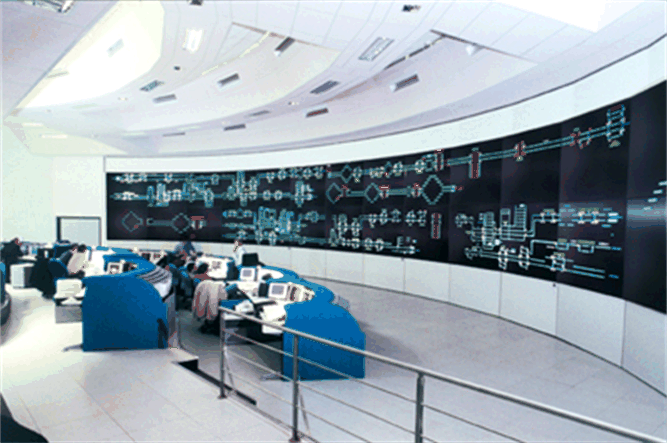

1. Видеостены на основе проекционных видеокубов

Видеостены компонуют из отдельных модулей—видеокубов—каждый из которых представляет собой проекционный модуль и содержит проектор, зеркальную систему и просветный экран с линзой Френеля. Общее разрешение видеостен определяется количеством видеокубов, из которых состоит весь экран. Благодаря модульности можно создавать видеостены именно того размера и разрешения, которые необходимы заказчику и с учетом технических возможностей и требований помещения.

Видеостены воспринимают компьютерную и видеоинформацию. Как правило, возможны несколько режимов вывода информации:

• независимый—вывод изображения от одного источники на весь экран,
• полиэкранный—в каждом окне выводятся изображения, поступающие от разных источников информации,
• с перекрытием—«живые» данные с видеокамеры могут быть скомбинированы с графическими изображениями с компьютера.

Количество отображаемых окон может быть практически не ограничено. Необходимо лишь использовать контроллер, позволяющий создать требуемое количество видео-окон в пределах видеостены. Контроллер так же необходим для обработки поступающих сигналов. Наряду с довольно дорогими специализированными внешними контроллерами ряд производителей встраивает в кубы достаточно мощные процессоры, что позволяет обойтись без внешнего контроллера. Существуют специальные контроллеры, обеспечивающие «мягкую» сшивку изображений от нескольких проекторов, работающих от разных источников информации.

Возможные проблемы и недостатки:

• наличие хоть и минимального, но видимого шва в местах примыкания кубов
• большое количество проекторов и, следовательно, высокая стоимость замены проекционных ламп,
• неоднородность изображения по яркости и заметность «кубической» структуры изображения,
• неудобство технического обслуживания видеокубов, т.к. производится оно с задней стороны и необходимость для этого значительного расстояния за видеостеной.

2. Видеостены «стационарные» на основе специального просветного экрана

Хотя видеокубы и позволяют создавать видеостены практически любого размера и конфигурации, но существуют два существенных недостатка:

1. общий размер всей стены все-таки обусловлен размерами куба,

2. стена из видеокубов использует гораздо больше проекторов, следовательно дорога в обслуживании.

Альтернативой, а так же более экономически выгодным решением, является видеостена созданная на основе специальных оптических экранов (просветный экран с линзой Френеля ) и специальных проекторов. Традиционным лидером-производителем оптических экранов является датская фирма DNP.

Преимуществами таких видеостен являются:

• линза Френеля обеспечивает равномерное по яркости изображение на экране без «горячих мест» в середине экрана и затемненных углов
• широта обзора по горизонтали до 180 градусов
• диагональ единичного экрана до 200”, т.е. экран примерно 3х4 м без швов (!)
• совместимость со всеми типами проекторов (DLP, LCD, D-ILA и т.д.)
• требуют использования меньшего количества проекторов, чем видеостена из кубов, следовательно, меньшие эксплуатационные расходы,
• удобство технического обслуживания
• возможность подключения к любым источникам сигнала (компьютер, видеомагнитофон, DVD-проигрыватель, видеокамеры)
• четкое и контрастное отображение даже мелкой графической, текстовой и видео информации.

3. Видеостены на основе плазменных панелей

Плазменные панели имеют ряд явных преимуществ:

• компактность (глубина не превышает 10-15 см)
• малый вес при достаточно больших размерах экрана (до 61”)
• широкий угол обзора по горизонтали (160 градусов)
• высококачественная цветопередача
• отсутствие геометрических искажений
• отсутствие неравномерности яркости по полю экрана
• отсутствие вредных для здоровья излучений
• невосприимчивость к воздействию магнитных полей
• возможность использования в ярко освещенных помещениях

Возможные проблемы и недостатки:

• невозможно получить слитную картинку при присоединении нескольких панелей из-за широких полей каждой плазменной панели,
• прожиг знакоместа в местах статичных изображений (таблицы, графика, схемы),
• значительное выделение тепла во время работы,
• высокая стоимость панелей с большой диагональю (61”).

4. Видеостены на основе LCD-дисплеев

Признанными лидерами в производстве LCD-дисплеев являются фирмы Barco (Бельгия), и Synelec (Италия). Дисплеи Barco Solaris оснащены функциональным РС, возможно беспроводное соединение с источниками информации, а используя дополнительное ПО вы сможете управлять содержанием и расписанием показа, т.е. показать нужную «картинку», в нужное время, в нужном месте. Со временем LCD-дисплеи заменят плазменные панели.

Плюсы:

• отсутствие «горячих пятен»
• по сравнению с плазмой у дисплеев дольше срок службы, не выгорает люминофор, и не выделяется большое количество тепла во время работы.

Возможные проблемы и недостатки:

• максимальный размер одного дисплея 40” (на сегодня)
• невозможно получить слитную картинку при присоединении нескольких дисплеев из-за широких полей каждого дисплея

5. Светодиодные дисплеи (LED)

Светодиодные дисплеи (LED - light-emitting diode) могут использоваться в центрах управления, где нужно представить не очень детальную информацию большому количеству людей. Основной особенностью светодиодных дисплеев является высокая яркость. Элементом, который формирует изображение на светодиодном дисплее, является полупроводниковый светодиод. Светодиоды имеют основные цвета свечения – красный, зелёный и синий. Несколько светодиодов, конструктивно объединённых в единое целое, составляют пиксель – элементарную ячейку светодиодного дисплея. Чем меньше размер пикселя, тем выше качество изображения. Дисплеи могут программироваться непосредственно с компьютера или с пульта ДУ. Угол обзора дисплея 160 градусов. Срок службы 10 лет. Необходимость минимального технического обслуживания и минимальное потребление энергии делает светодиодные панели привлекательными для использования.
